防水套管是根據建筑科學研究院研制設計的02S404標準圖集制造的。剛性防水套管適用于飲用水水池防水套管的安裝，在石棉水泥填打完畢以后進行，填嵌密封膏時，應保證縫內各接觸面無銹蝕，漆皮，污物，且干凈，干燥。一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物;穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內;防水套管施用于建筑、化工、鋼鐵、自來水、污水處理等單位。

防水套管的高度有嚴格的要求：有水房間（廚房、衛生間等），套管高度應高出成活地面50mm，塑料給水管的套管應高出成活地面100mm以上。并應用油膏密封嚴密

1、防水套管按結構形式分為柔性防水套管（A、B型）、剛性防水套管（A、B、C型）及剛性翼環三種類型。

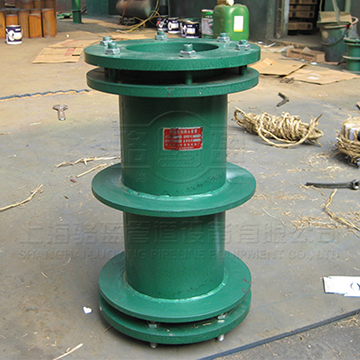

2、柔性防水套管適用于有地震設防要求的地區，管道穿墻處承受振動和管道伸縮變形、或有嚴密防水要求的構（建）筑物。A型一般用于水池或穿內墻，B型用于穿構（建）筑物外墻。Ⅰ型密封圈適用于一般防水要求，Ⅱ型適用于較嚴密的防水要求。適用溫度范圍：-20℃～+80℃。

防水套管翼環要求：柔性防水套管多用于管道工程中，翼環主要用于管道的固定。在需要固定的管道,各種安裝一片法蘭盤，低壓管道可以使用絲接法蘭，4公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封點，然后用螺栓緊固。不同壓力的法蘭有不同的厚度和使用不同的螺栓。水泵和閥門，在和管道固定時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭固定。凡是在兩個平面在周邊使用螺栓固定同時封閉的固定零件，一般都稱為;法蘭也叫翼環;，如通風管道的固定,這一類零件可以稱為法蘭類零件。但是這種固定只是一個設備的局部，如法蘭和水泵的固定，就不好把水泵叫法蘭類零件。比較小型的如閥門等,可以叫法蘭類零件。鋼性柔性防水套管翼環的應用說明：1、套管尺寸表內所列之材料重量為鋼套管(套管長度L值按200mm 計算)及翼環之重量。 2、柔性防水套管處的混凝土墻厚，應不小于200mm，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，應比翼環直徑D4大200mm。

防水套管分為柔性防水套管和剛性防水套管還有密閉類套管。一般的具體尺寸按照施工設計要來確定，不過如果根據圖集來說的話，標準就是法蘭的寬度，厚度。具體要求請參考02s404圖集
